Што спречува струјата да не истекува низ намотките на вашиот мотор?

Во секој електричен мотор, бакарните намотки носат струја. Тие седат во челични слотови. Челикот спроведува струја. Бакарот спроведува струја. Ако се допрат, струјата протекува. Моторните шорцеви. Перформансите паѓаат. На крајот, моторот откажува.

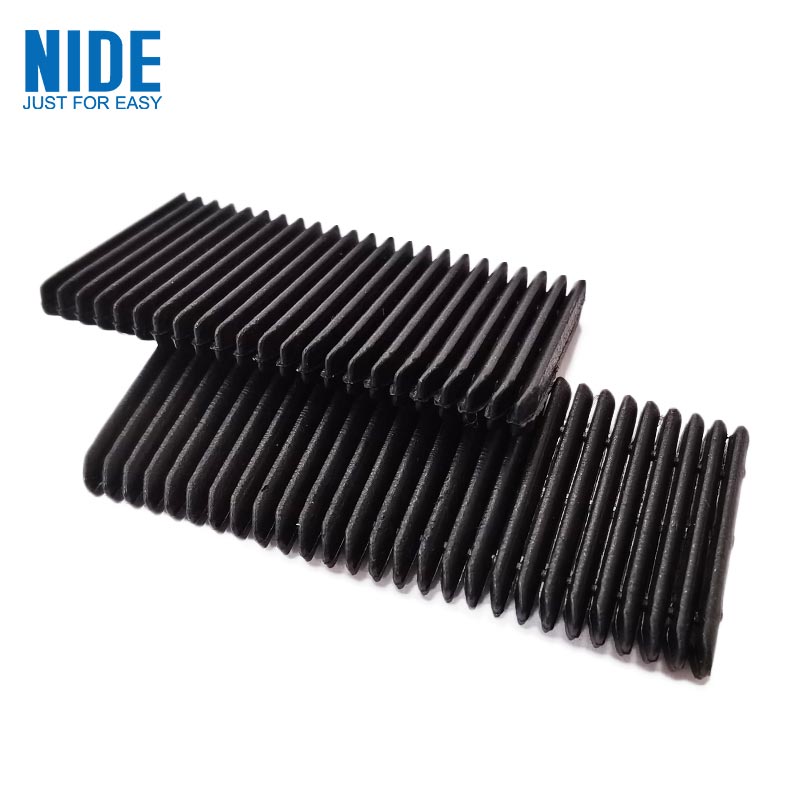

Единственото нешто што стои помеѓу бакарот и челикот е тенок лист материјал нареченхартија за електрична изолација.

Не изгледа многу. Дебелина на дел од милиметар. Се сече на прецизни форми. Лизгајте во отворот пред да влезат намотките. Но, без него, моторот не работи.

Што всушност прави изолационата хартија

Јадрото на статорот е направено од наредени челични ламинации. Процепите се удираат во нив. Инженерот вметнува парче изолациона хартија во секој отвор, преклопен за да ги обложи ѕидовите. Потоа влегуваат намотките. Потоа клинот на процепот го затвора отворот.

Весникот има три работни места. Прво, електрична изолација - запрете ја струјата да скока од бакар на челик. Второ, механичка заштита - амортизирајте ги намотките на тврдите рабови на челичните ламинации. Трето, термичко управување - некои оценки помагаат да се пренесе топлината подалеку од намотките.

Ако хартијата не успее во некоја од овие, моторот откажува.

Материјалните семејства

Не е целата изолациона хартија иста. На различни мотори им требаат различни материјали. Изборот зависи од температурата, напонот, механичкиот стрес и цената.

Табелата подолу ги прикажува најчестите типови што се користат во производството на мотори денес.

DMD е работниот коњ. Ги покрива повеќето стандардни мотори по разумна цена. NMN додава механичка цврстина. NHN додава отпорност на топлина. Арамидната хартија ги додава и двете, плус супериорна диелектрична сила. Полиимидниот филм е за тесни простори.

Разбирање на температурни класи

Секој материјал за изолација носи температурен рејтинг. Ова не е маркетинг. Тоа е тестирана граница.

Изборот на погрешна класа е честа грешка. Ако моторот работи на 140°C континуирано, класата B (130°C) ќе пропадне. Класата F (155°C) е минималниот безбеден избор.

Но, забележете: рејтингот на температурата се однесува на континуирано работење. Врвните температури може да бидат повисоки. Добрите инженери додаваат маржа. Моторот што работи на 140°C континуирано треба да добие изолација од класа H, а не само од класа F.

Клучни параметри: Што всушност значи листот со спецификации

Когаоценување на изолациона хартија, неколку технички параметри се важни. Еве што тие значат.

Дебелина.Измерено во милиметри. Вообичаениот опсег е од 0,15 mm до 0,40 mm за облоги со слот. Подебелата хартија обезбедува поголема диелектрична цврстина и подобра механичка заштита. Потенката хартија остава повеќе простор за бакар, зголемувајќи ја густината на моќноста на моторот. Размената е инженерско расудување.

Диелектрична јачина.Измерено во киловолти на милиметар. Ова ви кажува колку напон може да блокира хартијата пред да се распадне. Типична вредност за DMD е 5-8 kV за лист од 0,2 mm. Повисокото е подобро, но вистинското барање зависи од напонот на моторот. За 400V EV мотор, 3-5 kV се соодветни. За системи од 800V, 6-8 kV е побезбедно.

Јачина на истегнување.Измерено во Њутни на 15мм ширина. Ова ви кажува колку сила на влечење може да потрае хартијата пред да се кине. Важно затоа што хартијата се превиткува и се вметнува со машина. Слабо кинење на хартијата за време на склопувањето. Следува застој.

Издолжување при прекин.Процент на истегнување пред кинење. Хартијата што се протега 10-15% е попростлива при превиткување. Кршливата хартија пука на острите агли.

Отпорност на кинење на работ.Измерено во Њутни. Хартијата се превиткува. Наборите создаваат стресни точки. Ако отпорот на кинење на рабовите е низок, хартијата се дели на линијата на превиткување за време на вметнувањето.

Добар снабдувач ги дава овие бројки на сертификатот за материјалот. Сиромашниот добавувач вели дека „ги исполнува индустриските стандарди“ без да даде реални вредности за тестирање.

Зошто EV моторите се различни

Моторите на електрични возила го променија пазарот за изолациона хартија. Барањата се построги.

Повисоки температури.ЕВ моторите работат потопло од индустриските мотори. Течното ладење помага, но жариштата сепак достигнуваат 160-180°C. Материјалите од класа H (180°C) се стандардни. Некои производители се префрлаат во класа C (220°C) за дизајни од следната генерација.

Повисоки напони.Раните EV мотори работеа на 300-400V. Поновите системи работат на 800V. Системите што доаѓаат ќе работат на 1200 V или повеќе. Барањата за диелектрична сила се удвоија. Хартијата што работела за 400V можеби не е безбедна за 800V.

Изложеност на масло.Многу EV мотори користат масло за ладење и подмачкување. Во тоа масло седи изолационата хартија. Некои материјали отекуваат или се разградуваат во масло. Хартиите базирани на полиимид функционираат добро. Хартиите базирани на полиестер може да имаат ограничувања. Побарајте податоци од тестот за компатибилност на маслото.

Автоматизација.Линиите за производство на EV мотори работат со голема брзина. Хартијата се внесува од ролни, се сече, се превиткува и се вметнува автоматски. Материјалната конзистентност е важна. Варијацијата на дебелината од ± 0,01 mm може да заглави автоматизиран вметнувач.

Три реални проблеми што се случуваат на производните линии

Теоретските својства на материјалот се една работа. Она што всушност тргне наопаку на фабричкиот под е друго.

Проблем еден: кинење на хартијата при превиткување.Машината ја преклопува хартијата во форма на буквата У за да го обложи отворот. Ако хартијата има мала јачина на кинење, таа се дели на линијата на превиткување. Линијата запира. Оператор го отстранува заглавувањето. Производството продолжува. Ова се случува десетици пати по смена со слаб материјал.

Втор проблем: димензиите на хартијата се менуваат со влажноста.Арамидната хартија ја апсорбира влагата од воздухот. При висока влажност, се шири. При ниска влажност се намалува. Машината е калибрирана за една големина. Кога хартијата ја менува големината, преклопената форма се менува. Вметнувањето не успева. Добрите добавувачи испраќаат хартија во пакување отпорно на влага. Добрите фабрики го чуваат во простории контролирани од климата.

Трет проблем: контаминација со лепило.Некои изолациони хартија имаат леплив слој активиран со топлина од едната страна. По вметнувањето, топлината ја врзува хартијата со ѕидовите на процепот. Ако лепилото истекува за време на складирањето или пренесувањето, се лепи за водилките на машината. Се собира прашина. Порамнување наноси. Решението е чисто производство и правилно ослободување облоги.

Како правилно да се одреди изолационата хартија

Еве вистински пример за спецификации за погон за влечење на EV мотор.

Испратете го ова на тројца добавувачи. Споредете ги извештаите од тестовите што ги даваат. Прашајте за варијација - серија во серија, ролна во ролна. Добавувачот кој одговара со податоци е тој на кој му се верува.

Шест прашања што купувачите ги поставуваат

Може ли да ја користам истата изолациона хартија за сите мои мотори?
Не обично. Различни мотори работат на различни температури и напони. Стандардизирањето на еден материјал го поедноставува залихите, но ве принудува да користите материјал со повисок квалитет отколку што е потребно за некои мотори, зголемувајќи ја цената. Или користите материјал од пониска класа и ризикувате неуспех. Подобро е да се квалификуваат два или три материјали и да се усогласат со апликациите.

Која е разликата помеѓу NMN и NHN?
Средниот слој. NMN користи полиестерски филм. NHN користи полиимиден филм. Полиимидот издржува повисоки температури. За мотори кои работат под 155°C, NMN е во ред. За 155-180°C, изберете NHN. Разликата во трошоците е скромна.

Дали подебелата хартија секогаш значи подобра изолација?
Не секогаш. Диелектричната сила се зголемува со дебелината, но механичкото вклопување станува потешко. Дебелата хартија зафаќа простор во отворот. Тој простор можеше да собере повеќе бакар. Дизајнерите на мотори ја менуваат дебелината на изолацијата со бакарното полнење. Потенката хартија овозможува повеќе бакар, поголема моќност, но бара подобра контрола на процесот.

Колку е рокот на траење на изолационата хартија?
Зависи од условите за складирање. Во оригинално пакување, арамидната хартија контролирана од климата трае со години. Материјалите базирани на полиестер може побрзо да се разградуваат. Главните ризици се апсорпција на влага и стареење на лепилото. Ако хартијата е чувана повеќе од две години, тестирајте примерок пред употреба.

Како да знам дали хартијата на добавувачот е конзистентна?
Побарајте податоци за Cpk за дебелина. Cpk од 1,33 или повисока значи дека процесот е способен. Исто така, побарајте извештаи за тестови од серија до серија. Ако добавувачот не може да ги произведе овие, тие не го контролираат нивниот процес.

Дали изолационата хартија може да се рециклира?
Повеќето од нив се термозацврстени или термопластични со високи перформанси. Рециклирањето е тешко. Некои арамидни хартии може да се репулпираат, но процесот не е широко достапен. Фокусот на индустријата е на намалување на отпадот при сечење и вметнување, а не на рециклирање по потрошувачите.

Забелешка за компатибилност со слот клинови

Изолациона хартијалинии на слот ѕидови. Клинот на процепот го затвора отворот. Тие мора да работат заедно.

Клинот притиска врз хартијата на отворот на процепот. Ако хартијата е премногу мека, клинот ќе копа во неа. Ако хартијата е премногу кршлива, таа ќе пукне на контактната точка на клинот.

За EV моторите, многу инженери ја спојуваат арамидната хартија со арамидните клинови. Исто семејство на материјали, слично термичко проширување и механичко однесување. За општите мотори, DMD хартијата со клинови од стаклени влакна е докажана комбинација.

Кога нарачувате од добавувач, наведете ги двете ставки заедно. Добавувачот потоа може да одговара на материјалните системи.
