Комутатор за електрични алати: Мала компонента зад сигурните перформанси на моторот

Кога луѓето користат електрични алати како што се електрични дупчалки, аголни брусилки, пили и машини за полирање, тие обично се фокусираат на моќноста на моторот, брзината и издржливоста. Меѓутоа, во многу брусени електрични мотори, мала компонента игра клучна улога во претворањето на електричната енергија во механичко движење -Комутатор за електрични алати. Иако комутаторот е само мал дел од склопот на моторот, неговиот дизајн директно влијае на ефикасноста на моторот, стабилноста на работата, нивото на бучава и работниот век. Во индустриите кои бараат опрема за ротирачки брзини, производството на комутатори вклучува прецизно инженерство, избор на материјали и строга контрола на квалитетот.

Што е комутатор за електрични алати?

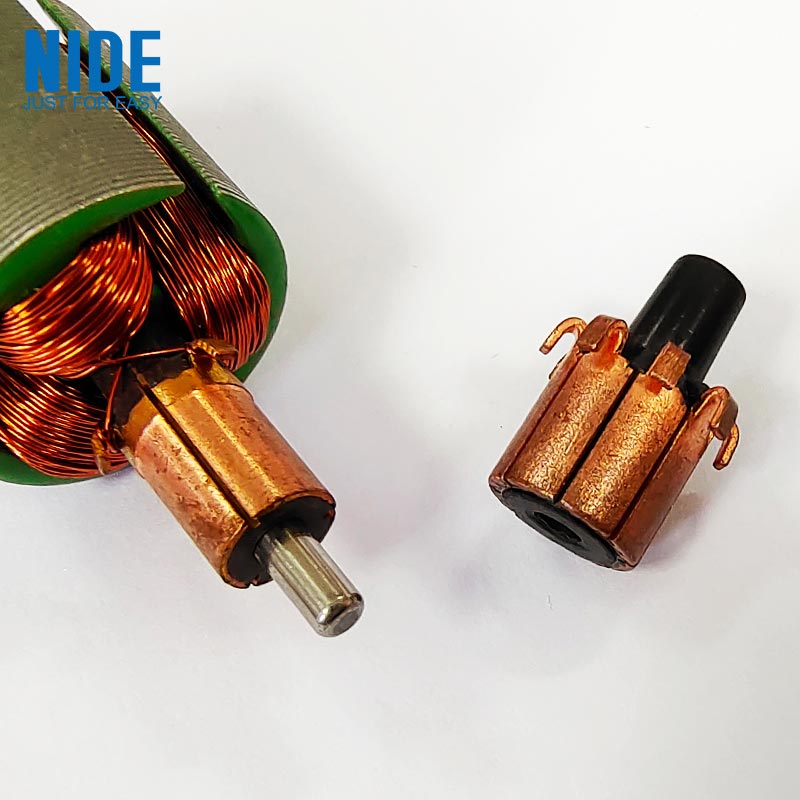

A Комутатор за електрични алатие ротирачка електрична компонента за префрлување што се користи во четкани DC мотори и универзални мотори. Неговата главна функција е да ја контролира насоката на струјата што тече низ намотките на моторот, овозможувајќи му на роторот на моторот да продолжи да ротира. Типичен комутатор се состои од:

Компонента	Функција
Бакарни сегменти	Спроведете електрична струја помеѓу четките и намотките на роторот
Материјал за изолација	Електрично ги одвојува одделните бакарни сегменти
Основна структура	Обезбедува механичка поддршка за ротирачко работење
Терминали за поврзување	Го поврзува комутаторот со намотки на моторот

За време на работата, јаглеродните четки ја контактираат површината на ротирачкиот комутатор за да ја пренесат електричната енергија на моторот.

Зошто комутаторот е важен кај моторите со електрични алати?

Моторот на електричниот алат работи под тешки услови: Висока брзина на ротација Често започнување и запирање Тешки механички оптоварувања Континуирана вибрација Комутаторот мора да одржува стабилен електричен контакт за време на овие услови. Добро дизајнираниот комутатор помага да се подобри: Ефикасност на моторот Стабилност на ротација Електрична спроводливост Работен век на алатот Ако површината на комутаторот се истроши нерамномерно, тоа може да доведе до проблеми како што се: Зголемени искри Намалена моќност на моторот Прекумерно создавање топлина Скратен век на четката

Индустриска тајна: површинскиот квалитет на комутаторот е важен повеќе од неговиот изглед

Комутатор може да изгледа како едноставна бакарна компонента, но неговата површинска состојба е исклучително важна. Производителите на мотори посветуваат големо внимание на: Прецизност на сегментот Површинска грубост Точност на заобленоста Простор за изолација Дури и малите разлики во производството можат да влијаат на: Стабилност на контакт со јаглеродни четки Електричен отпор Генерирање на топлина Кај електричните алати со голема брзина, мала нерамнотежа во ротирачката компонента може да создаде вибрации и да ги намали перформансите на моторот.

Материјали што се користат во комутатори на електрични алати

Материјалната комбинација на комутатор ги одредува неговите електрични и механички перформанси.

Бакарни сегменти

Бакарот најчесто се користи поради неговите: Висока електрична спроводливост Добри термички перформанси Соодветни механички својства

Материјали за изолација

Изолацијата помеѓу бакарните сегменти спречува електрични кратки споеви. Вообичаените материјали вклучуваат: Мика Високотемпературни изолациски соединенија

Специјални материјали од легура

Некои апликации користат бакарни легури за подобрување: Отпорност на абење Механичка сила Изведба со голема брзина

Процесот на производство зад комутатор на електрични алати

Производството на сигурен комутатор бара неколку прецизни процеси.

Формирање на бакарни сегменти

Бакарните парчиња се обликуваат во точни сегменти според барањата за дизајн на моторот.

Калапи и склопување

Бакарните сегменти се фиксираат со материјали за изолација за да се создаде целосна ротирачка структура.

Машинска обработка и површинска завршна обработка

Површината на комутаторот е прецизно обработена за да се обезбеди: Точен дијаметар Мазна контактна површина Стабилна ротација

Тестирање

Квалитетните инспекции може да вклучуваат: Мерење на димензии Тестирање на електрична спроводливост Тестирање на изолација Тестирање на динамичка рамнотежа

Комутатор против технологија на мотори без четки

Со развојот на технологијата на мотори без четкички, некои современи електрични алати ги заменија традиционалните четкани мотори. Разликите вклучуваат:

Карактеристика	Брусен мотор со комутатор	Мотор без четки
Структура	Користи четки и комутатор	Користи електронски систем за контрола
Одржување	Потребна е замена на четката со текот на времето	Генерално помало механичко абење
Цена	Поекономичен дизајн	Повисоки барања за технологија
Апликација	Заеднички во многу традиционални електрични алати	Сè повеќе се користи во напредни алатки

И покрај растот на моторот без четкички, моторите базирани на комутатор остануваат широко користени поради нивната зрела технологија, предностите во трошоците и доверливите перформанси.

Вообичаени апликации на комутатори во електрични алати

Комутаторите се широко користени во моторите за:

Електрични дупчалки

Обезбедете стабилна ротација за операции на дупчење и прицврстување.

Аголни брусилки

Поддржете ја ротацијата со голема брзина при тешки работни услови.

Електрични пили

Одржувајте ја работата на моторот за време на оптоварувањата на сечењето.

Сандерс и алатки за полирање

Обезбедете доследна контрола на брзината за обработка на површината.

Скриениот предизвик: Управување со топлина и абење

Еден од најголемите предизвици во дизајнот на комутаторите е контролирање на односот помеѓу електричните перформанси и механичкото абење. За време на работата: Четките создаваат триење Електричната струја генерира топлина Ротацијата создава механички стрес Добриот дизајн на комутатор мора да балансира: Спроводливост Отпорност на абење Температурна стабилност Доверливост на контакт Ова е причината зошто изборот на материјали и прецизноста на производството се од суштинско значење.

Идни трендови на комутатори за електрични алати

Подобрена технологија на материјали

Идните случувања може да се фокусираат на: Подобри материјали отпорни на абење Подобрени перформанси на бакарна легура Подолг работен век

Производство со поголема прецизност

Напредната производствена опрема ќе ги подобри: Точност на димензиите Површинска конзистентност Ефикасност на моторот

Развој на хибридни мотори

Иако моторите без четки се зголемуваат, подобрените технологии на мотори со четкање може да продолжат да служат чувствителни на трошоци и индустриски апликации.

Заклучок: Мала компонента која поддржува моќни алатки

Во моторот може да се крие комутатор за електрични алати, но неговата улога е суштинска за конверзија на електричната енергија и стабилна работа. Преку прецизно производство, напредни материјали и постојано подобрување, комутаторите продолжуваат да поддржуваат сигурни перформанси во дупчалки, брусилки, пили и многу други електрични алати. Оваа мала ротирачка компонента покажува како дури и најмалите делови можат да имаат големо влијание врз перформансите на индустриската опрема.
